Concevez vos moules plus rapidement. Assurez-vous que chaque étape se déroule en toute sécurité. Passez sans encombre à la production en série.
La conception d'un moule d'injection exige un équilibre entre précision, réactivité et expertise technique à chaque étape du projet. Analyse des cavités, définition des noyaux, canaux de refroidissement, systèmes d'éjection, documentation technique : chaque décision a une incidence directe sur la qualité finale, les délais de fabrication et les coûts de production.
TopSolid’Mold est un logiciel de CAO ouvert et flexible dédié à la conception de moules, doté d’un système PDM entièrement intégré. Il s’adapte à la plupart des formats CAO du marché tout en améliorant la productivité des bureaux d’études.
Entièrement intégré à l’écosystème TopSolid, il couvre l’ensemble du processus de conception de moules d’injection et assure une continuité numérique sans faille entre la conception, la simulation et la préparation à la fabrication.
La cohérence des données est assurée dans les environnements TopSolid’Design, TopSolid’Cam et TopSolid’PlasticFlow, ce qui réduit au minimum les ressaisies et garantit une gestion sécurisée des modifications tout au long du cycle de vie du projet.
Bien plus qu’un simple outil de CAO, TopSolid’Mold est une solution spécialisée conçue pour les fabricants de moules, alliant flexibilité, automatisation et maîtrise des données techniques.
Pourquoi choisir TOPSOLID ?
Réduisez vos délais de conception
Accélérez vos travaux de conception grâce à des outils spécialement conçus pour les moules à injection, l'automatisation de la conception et les bibliothèques de composants standard.
Sécurisez vos projets
Travailler dans un environnement structuré dotés d'un système PDM intégré, garantissant la traçabilité des modifications et le contrôle des révisions.
Automatisez vos processus métier
Générer automatiquement des plans, des nomenclatures, des circuits de refroidissement, des systèmes d'éjection et les documents techniques associés.
Travailler au sein d'un flux de travail numérique intégré
Profitez d'une continuité parfaite entre TopSolid’Design, TopSolid’Cam et TopSolid’PlasticFlow pour optimiser la conception et la fabrication.
Fonctionnalités TopSolid'Mold
Un logiciel CAO ouvert et flexible
TopSolid'Mold permet d'importer et travailler avec la plupart des formats CAO du marché.
- Import des formats natifs, et neutres:
- Catia v4, Catia v5-6 Creo, NX
- Solidworks, Inventor, SolidEdge
- Parasolid, STEP, IGES
Les géométries de pièces platiques deviennent de plus en plus complexes. TopSolid'Mold propose des fonctionnalités de vérification et nettoyage qui permettent d'assurer la qualité de la géométrie et améliorer les temps de traitement lors de la conception de l'outillage.

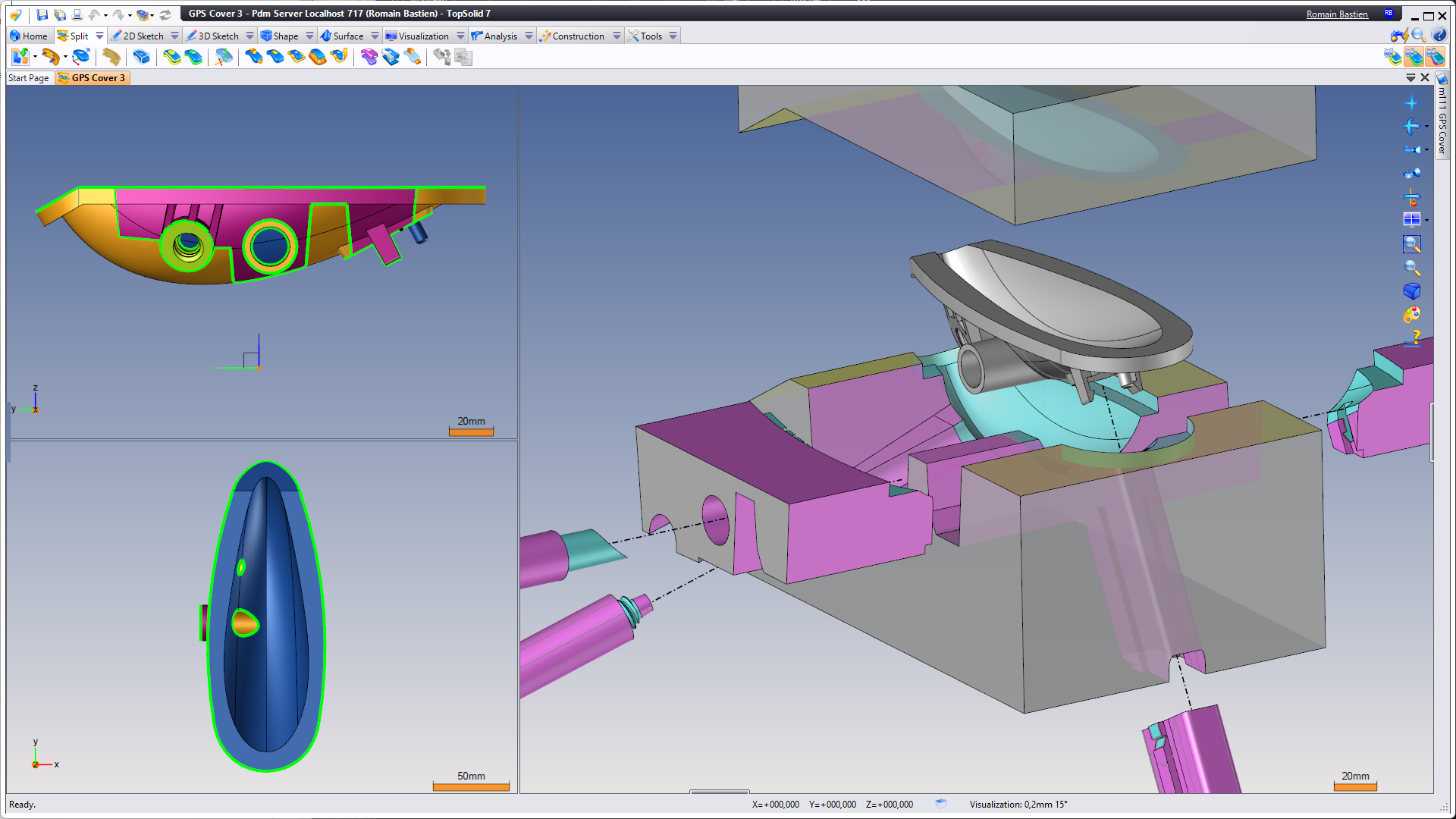

Séparation des blocs empreintes
TopSolid'Mold accelère la création des blocs empreintes grâce à un environnement dédié appelé TopSolid'Split.
- Analyse rapide des dépouilles, contre-dépouilles et épaisseurs de parois
- Application du facteur de retrait à la géométrie, en fonction des données matières
- Détection automatique des lignes de plan de joint en fonction de la direction de démoulage
- Assistant de création des surfaces de plan de joint
- Prise en compte des différents mouvements et blocs rapportés nécessaires au démoulage

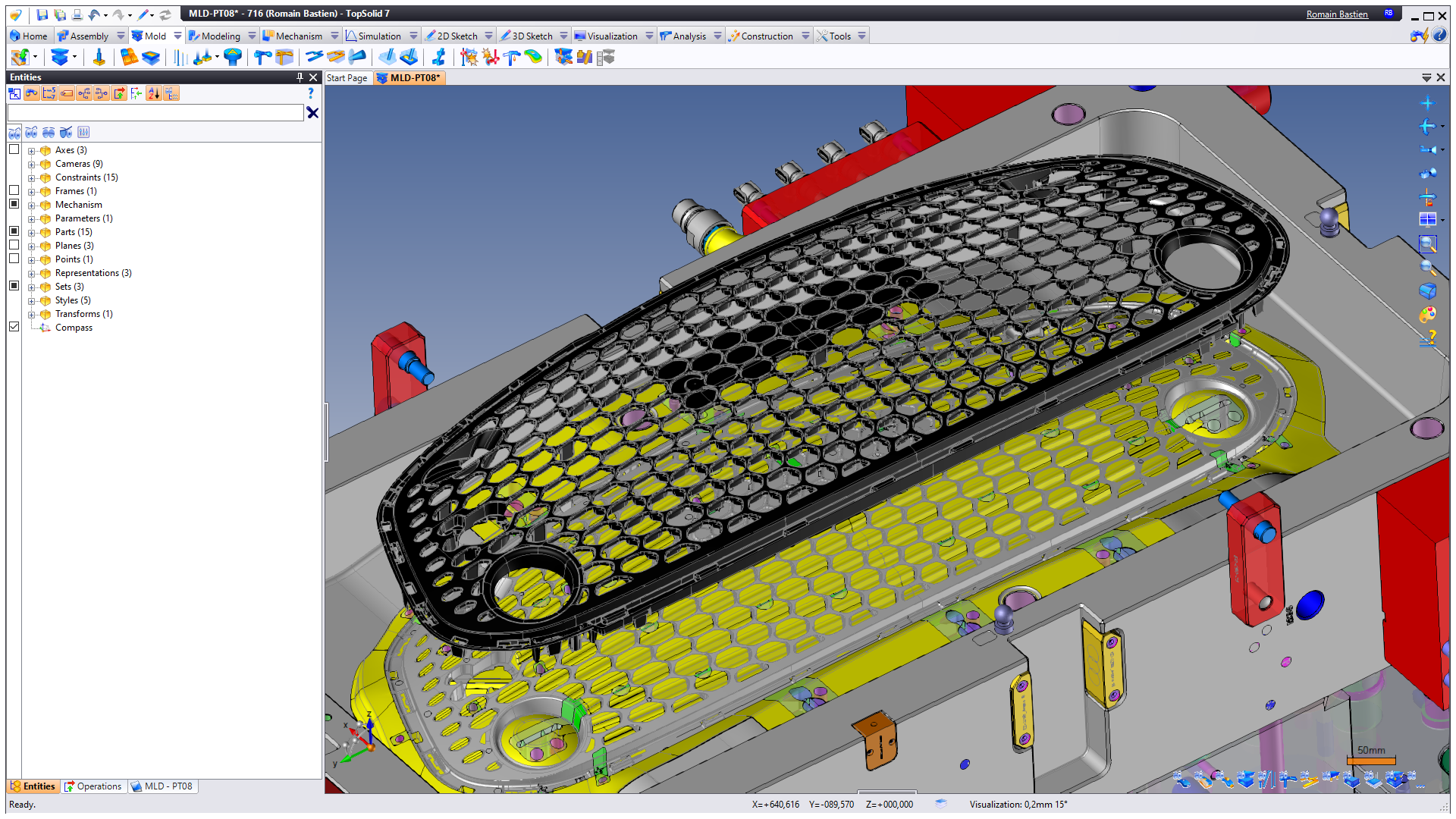

Conception 3D pour moulistes
TopSolid'Mold est basé sur TopSolid'Design, et bénéficie ainsi de riches fonctionnalités de modélisation et conception. A cela s'ajoute un jeu de commandes dédiées au métier de l'outilleur:
- Pose et définition de carcasse, standardisée ou personnalisée

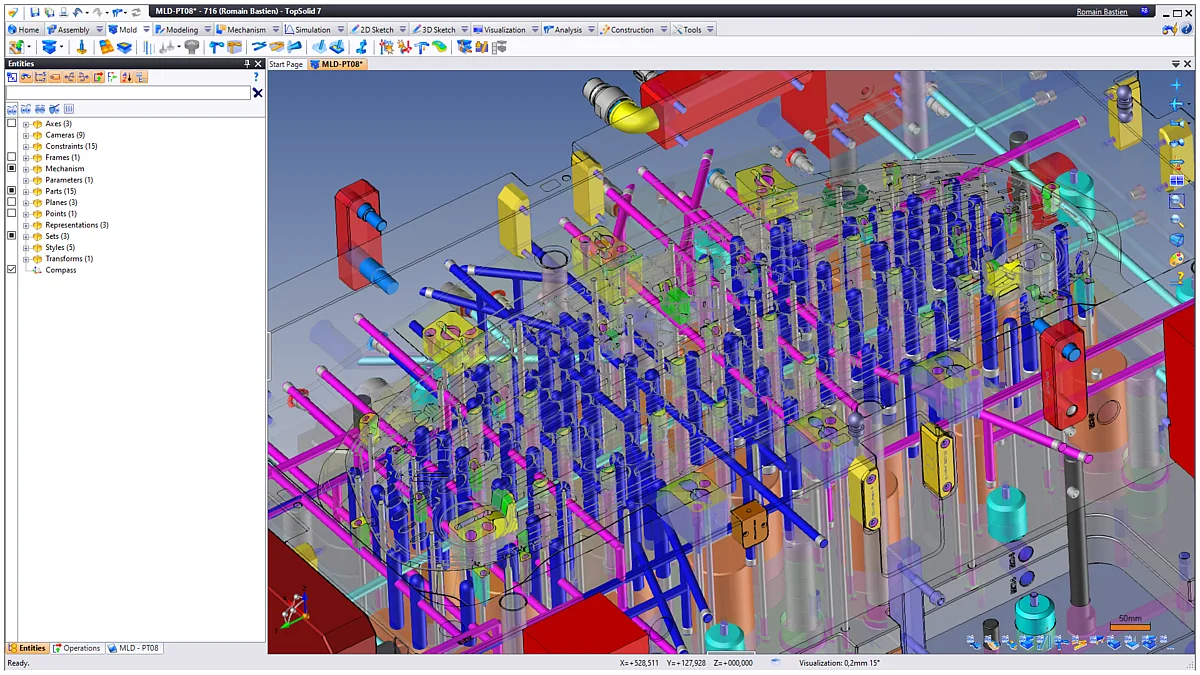

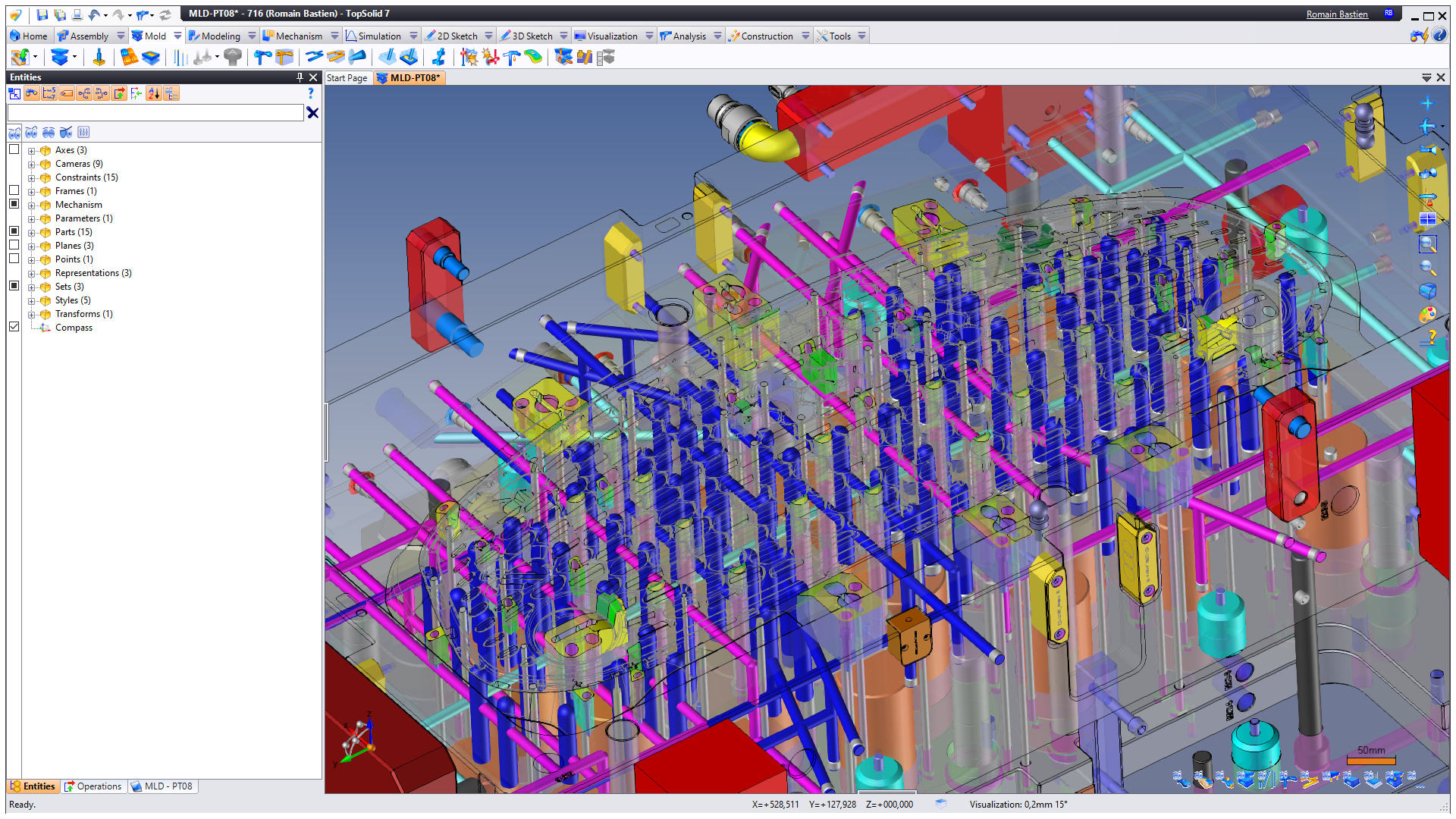

- Création de circuits de régulation dynamique
- Pose automatique de composants
- Detection de collisions et fuites

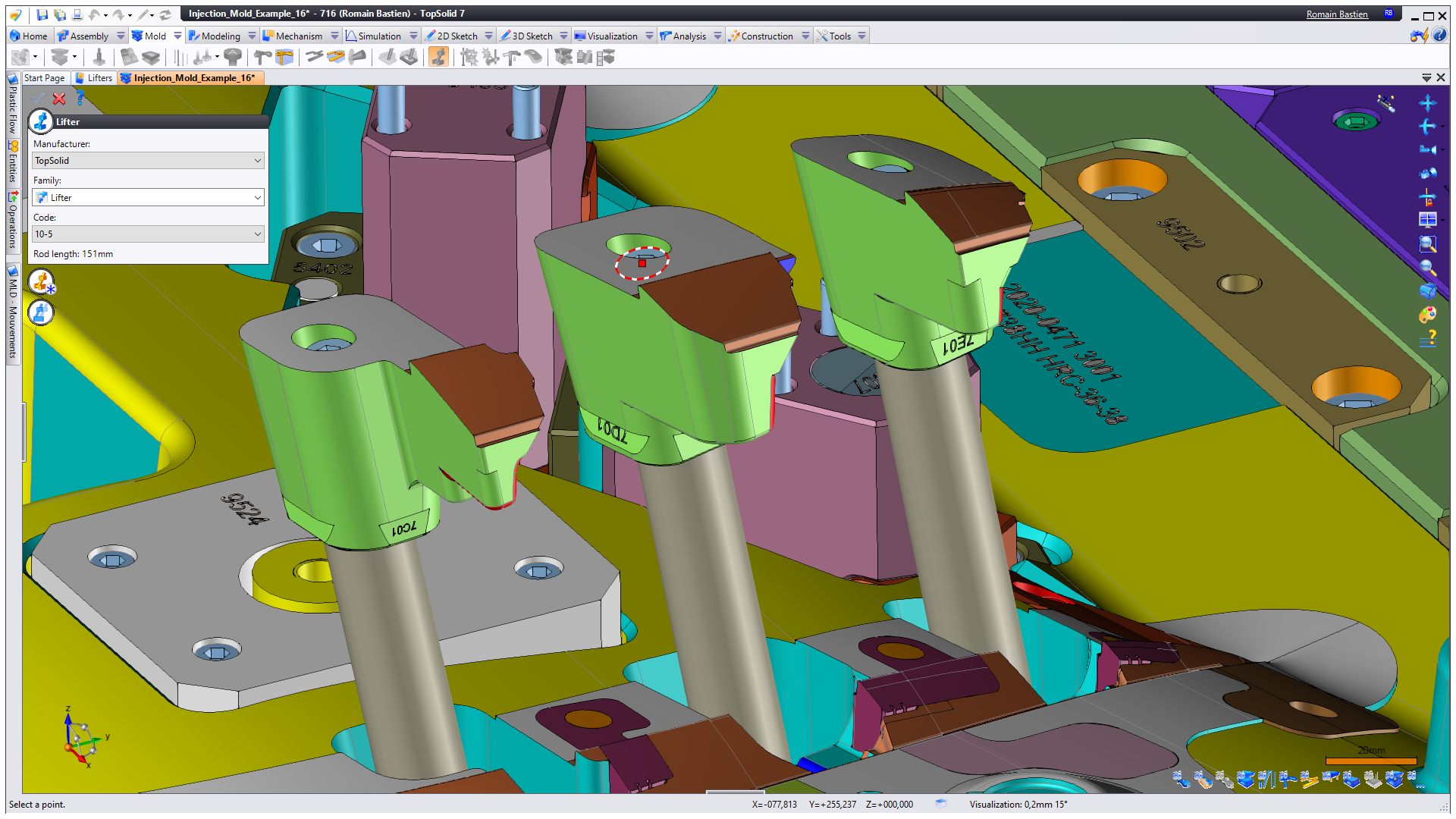

- Définition des mouvements, avec calculs de courses et dimensionnements appropriés : doigts, tiroirs, cales montantes
- Circuits d’alimentation : buse, canaux, seuils, arrache-carotte
- Pose, détrompage et limitation automatique des éjecteurs
- Outils de visualisation rapides : partie fixe, partie mobile, empreintes, carcasse, composants

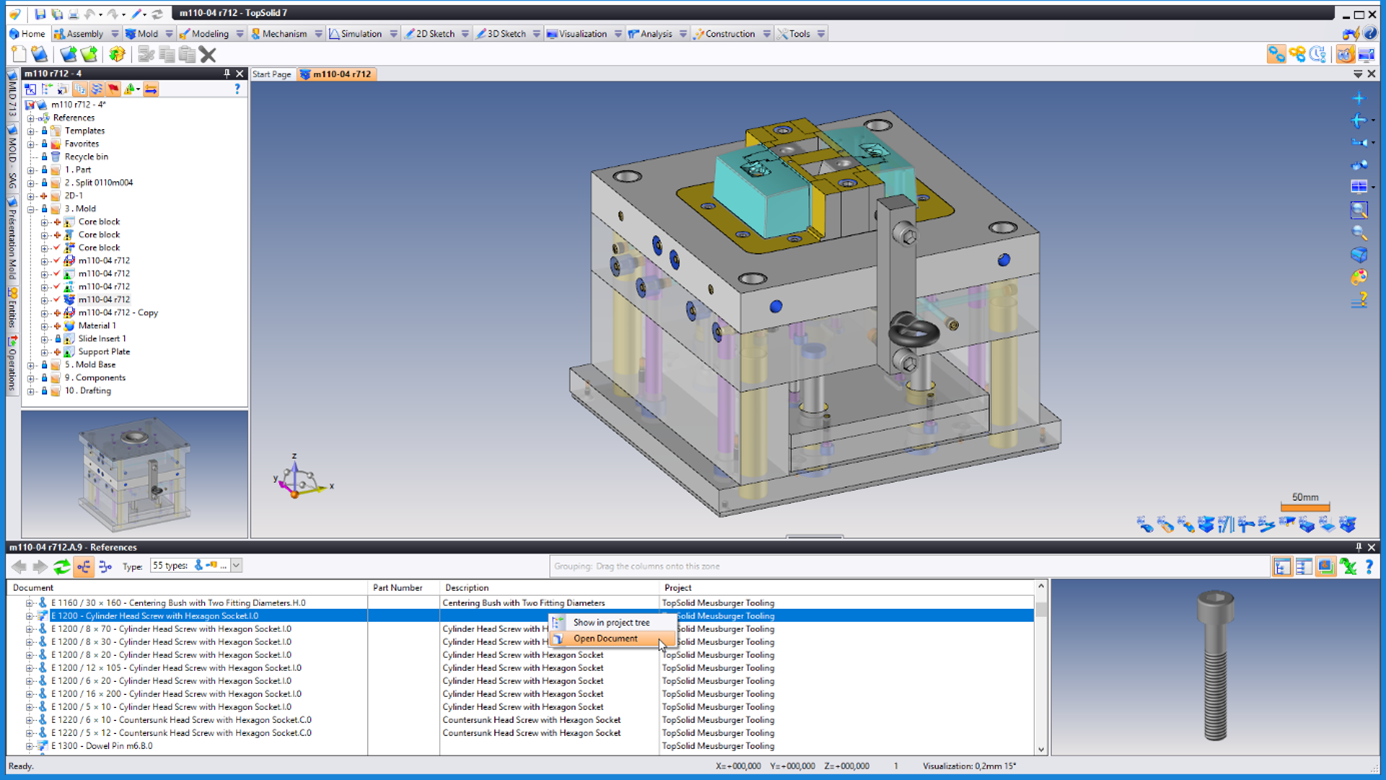

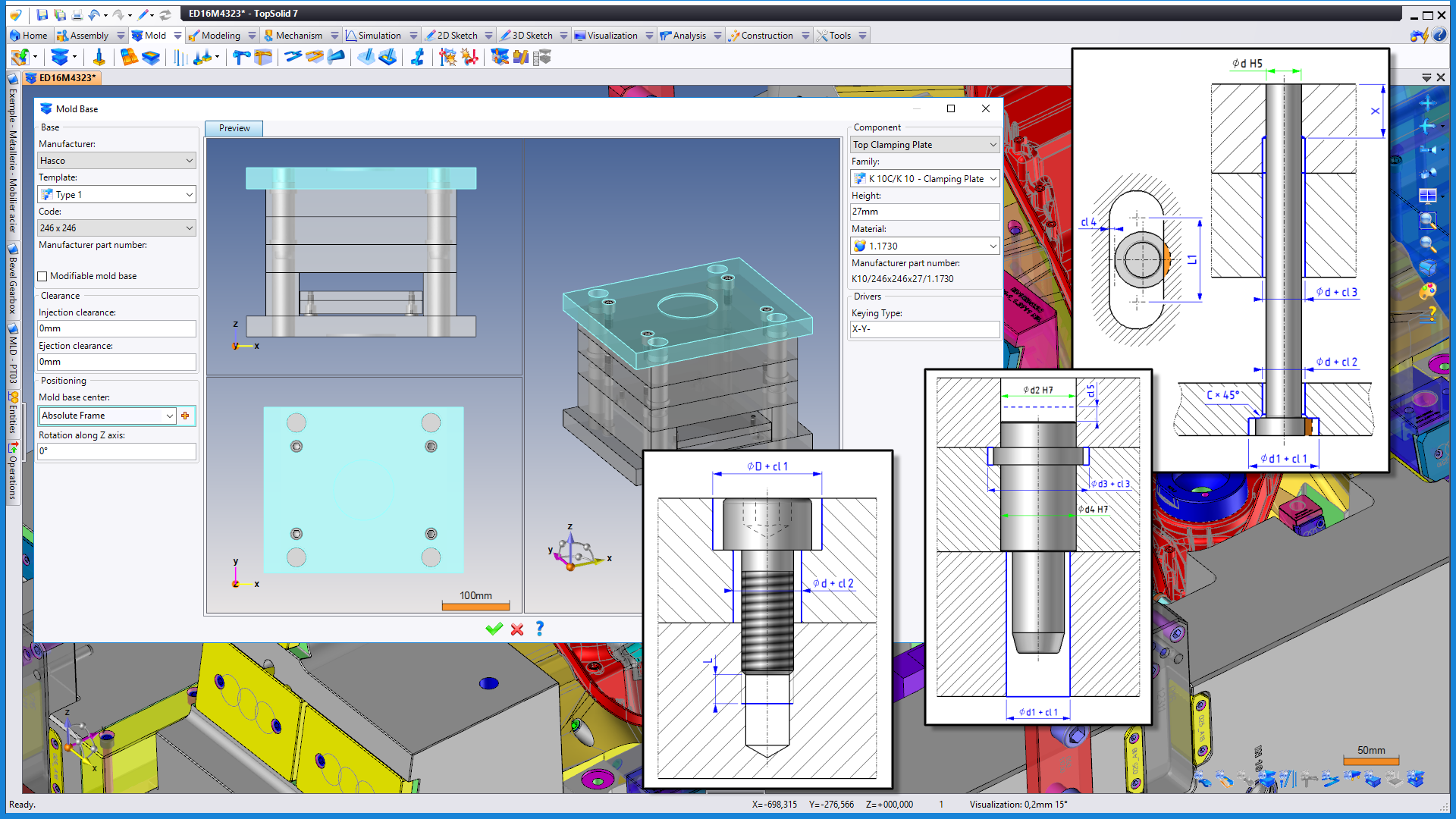

Composants intelligents
TopSolid’Mold intègre des bibliothèques de composants standards de la plupart des fournisseurs:
- Hasco, Meusburger, Rabourdin, DME Europe
- FCPK, Pedrotti, Polimold, MDL, Fibro
- PCS, Progressive, DME Inch
- Futaba, Misumi
Les composants intelligents de TopSolid'Mold réalisent automatiquement les opérations d'usinages, appelés "Procédés", nécessaires à leur bonne implantation. Les procédés ainsi réalisés sont ensuite naturellement prêts à être usinés par TopSolid'Cam.
Simulation cinématique
Collaborez simplement avec vos équipes en visualisant les principes de fonctionnement de l’outillage grâce à notre logiciel CAO métier.
- Vérifiez les collisions éventuelles avant la mise en production
Simulez simplement et efficacement le cycle complet de l'outillage.
- Ouverture/Fermeture du moule
- Doigt de démoulage avec gestion de retard à l’ouverture (contact non permanent)
- Cales montantes
- Engrenages et crémaillères pour les moules à dévissage
- Batterie d'éjection

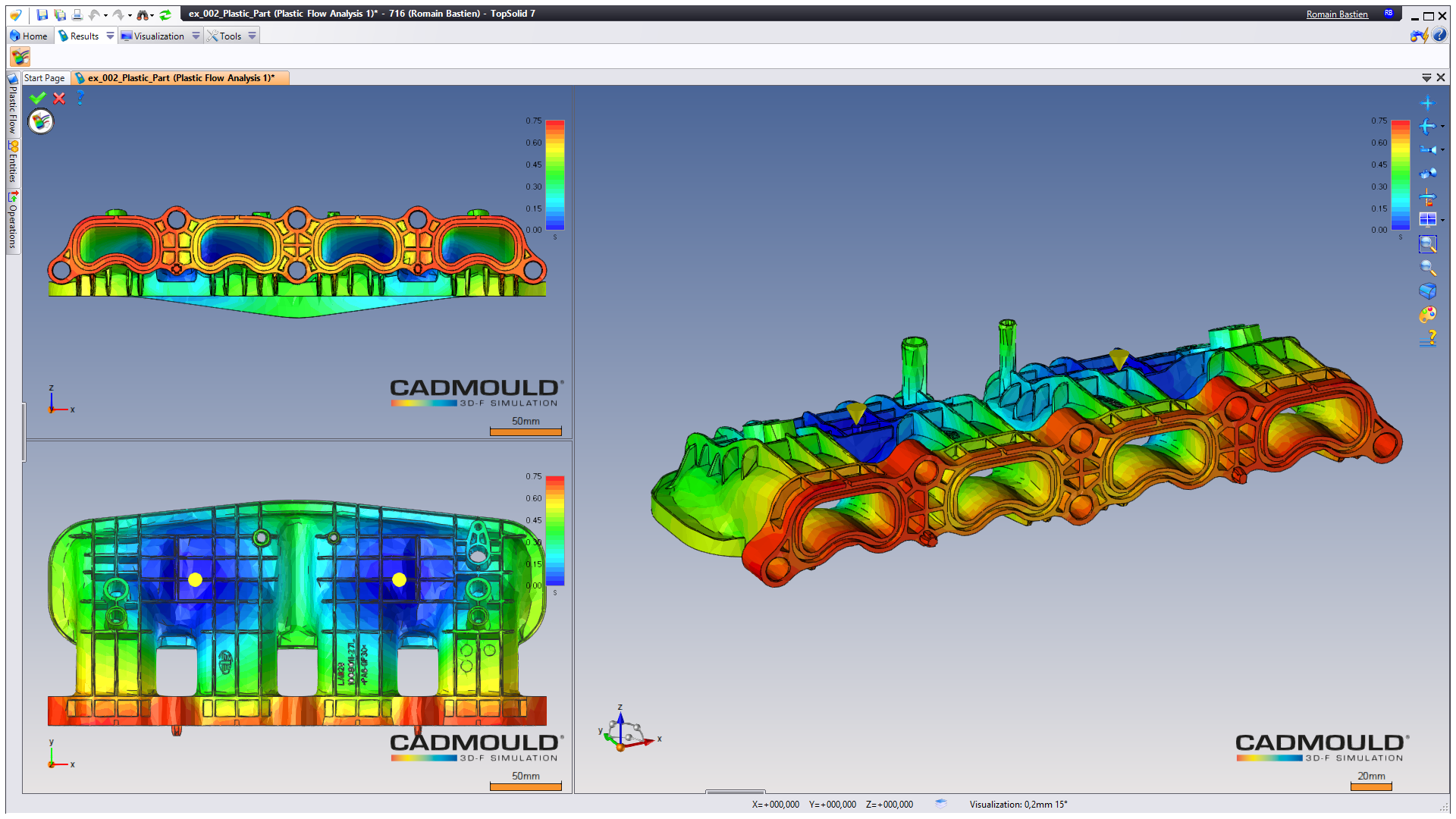

Simulation rhéologique
En étroite collaboration avec Simcon®, TopSolid’Mold propose plusieurs niveaux de simulation rhéologique :
- TopSolid’PlasticFlow, totalement intégré, et permettant un premier niveau d’analyse avant la réalisation de l’outillage
- Pour une analyse plus poussée, TopSolid’Mold propose une interface dédiée avec la suite logicielle Simcon®
Ces outils métiers dédiés vous permettent d’anticiper les problèmes liés à l'injection plastique, et ainsi optimiser les cycles de production en adaptant au mieux vos conceptions.

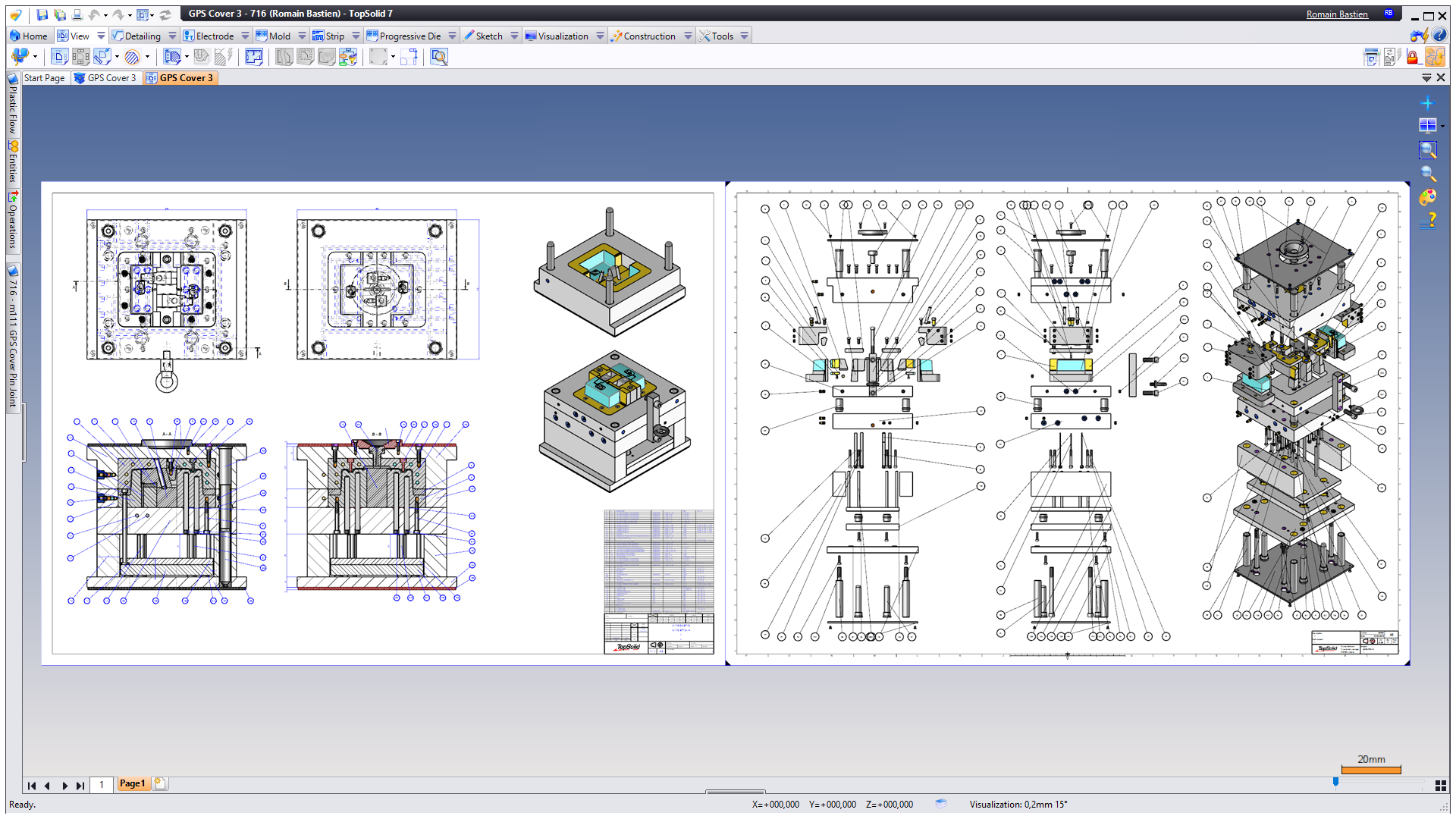

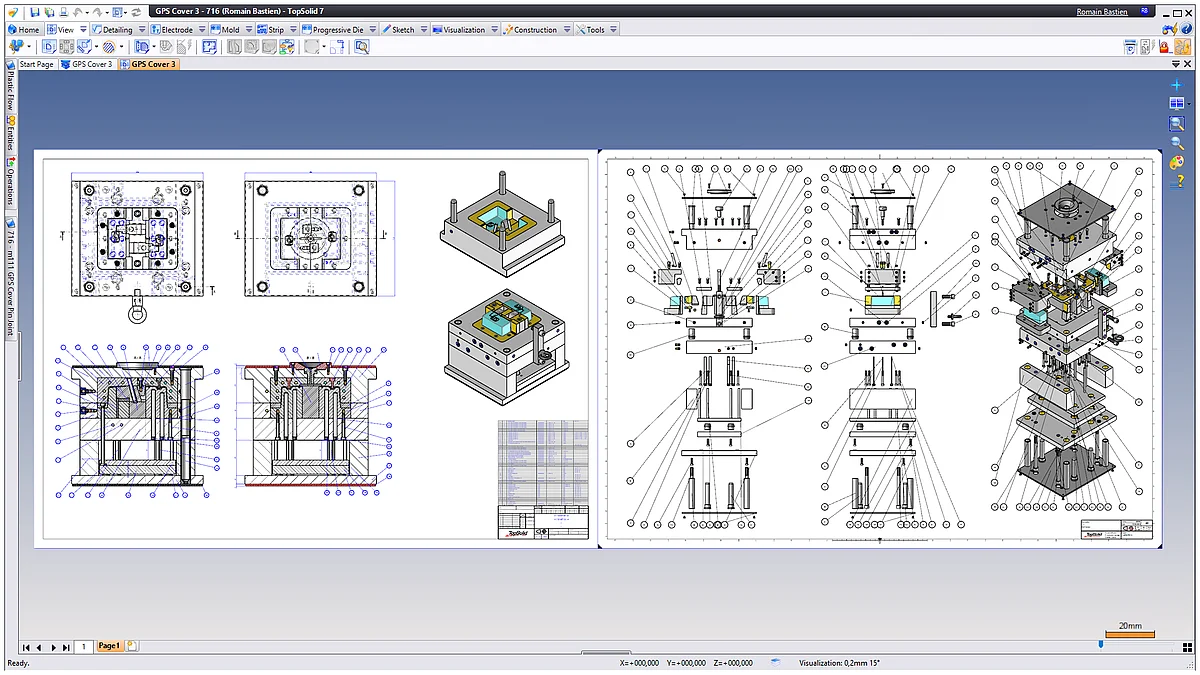

Dossier de production automatisé
TopSolid'Mold permet de créer tous les documents nécessaires à la mise en production de l'outillage:
- Mise en plan:
- Vue outillage spécifique, partie fixe et partie mobile
- Plan de détails cotés et tolérancés, tableaux de perçages automatisés
- Nomenclatures détaillées:
- Liste des pièces à usiner
- Liste des composants à acheter
- Liste de découpes pour les éjecteurs

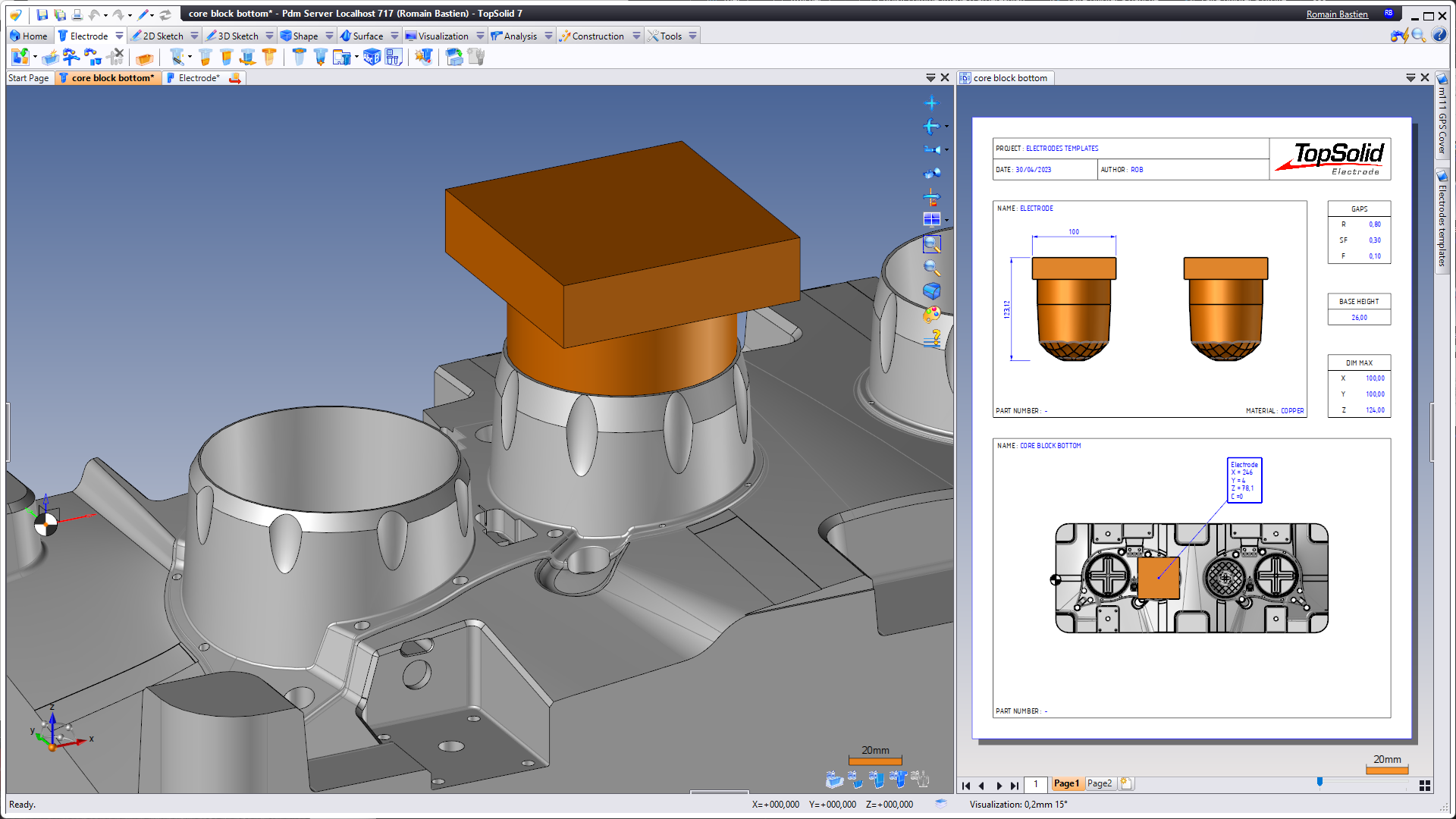

Conception d'électrodes
TopSolid'Electrode permet de réaliser simplement les différentes électrodes nécessaires à la production des parties moulantes de l'outillage.
- Assistant de création d'électrodes, permettant d'isoler les zones à éroder et définir les gaps
- Pose de composants mandrins, permettant de vérifier encombrements et collisions
- Ajout de points de contrôles pour le département métrologie
- Mise en plan automatisée des électrodes unitaires et de la pièce à éroder avec la mise en situation de chaque électrode
- Usinage automatisé grâce à l'intégration avec TopSolid'Cam
Un PDM totalement intégré
TopSolid'Mold est naturellement intégré avec TopSolid'Pdm.
- Une seule application, une seule interface utilisateur
- Améliore la collaboration entre les sites, les équipes, les personnes
- Réduit les risques d'erreurs de conception et d'industrialisation
- Gère les révisions de tous vos documents
- Sécurise l'accès aux données, et trace les modifications
- Recherches par métadonnées, références, cas d'emploi
Les dernières innovations de TopSolid’Mold 2026
TopSolid’Mold évolue pour répondre aux exigences croissantes des projets d’outillage. La version 2026 apporte des améliorations en matière d’automatisation de la conception, de performances des bibliothèques standard et de continuité numérique avec les modules de simulation et d’usinage.
